Этапы работ
Работу по проектированию и монтажу локальных вычислительных сетей (ЛВС), или структурированных кабельных систем ( компьютерная сеть + телефонная сеть + системы мониторинга ) в готовом помещении, можно разделить на несколько этапов:
Предпроектное обследование
Цель и содержание:
- план помещений;
- размеры помещений, высота потолков;
- наличие кабельканалов, фальшполов, фальшпотолков;
- материалы стен, расположение дверных и оконных проемов;
- предварительное расположение рабочих мест.
Предпроектное обследование необходимо для получения исходной информации для проектирования сети. Иногда наличие точного плана помещений и устная беседа с заказчиком, позволяет определить все пункты без выезда специалиста на место. Это возможно в случае небольшой сети.
Разработка и согласование технического задания
Техническое задание должно включать:
- требование к системе и ее назначение;
- поэтажные планы помещений;
- в случае сложной системы, или наличие специфических рабочих мест - назначение помещений и требования к ним;
- требования к качеству и соответствие стандартам;
- этапы и сроки сдачи работы;
- порядок приема;
- объем и тип документации.
ТЗ является постановкой задачи, оно должно быть согласовано обеими сторонами, без уточнения особенностей конкретных кабельных трасс, каналов, портов и т.д.
Эскизное проектирование
На этом этапе создается эскизный, или предварительный, проект, который включает в себя следующие пункты:
- в соответствии с предварительным расположением рабочих мест (см. пункт "Предпроектное обследование") производится оценочный расчет:
- длины кабеля и кабельных каналов;
- количества портов;
- стоимости и объема работ (монтаж коробов, сверление стен, укладка кабеля и т.д.);
- А также производится оценка и выбор:
- структуры компьютерной сети ( локальной сети );
- активного сетевого оборудования;
- пассивного сетевого оборудования и материалов;
- разрабатывается технико-экономическое обоснование.
Эскизное проектирование позволяет оценить объем работ и материалов необходимых для создания будущей системы (локальной компьютерной сети - ЛВС или структурированной кабельной системы - СКС ). Обычно техническое задание возможно согласовать только после проведения эскизного проектирования, с другой стороны невозможно составить предварительный проект кабельной системы не имея требований заказчика и четко поставленной задачи. Поэтому эти два пункта связаны между собой и работа над ними ведется параллельно. После этапа эскизного проектирования заказчику предоставляется технико-экономическое обоснование, эскизный проект. Подписывается техническое задание, составляется и подписывается договор.
Рабочее проектирование.
На данном этапе происходит уточнение всех деталей проекта, в соответствии с которыми производится перерасчет, составляется технический проект, который включает:
- точный расчет количества кабеля и кабельканалов;
- указание типа кабеля и кабельканалов на каждом участке СКС;
- уточнение, в результате более детального обследования помещений, объема и вида работ, документирование всех планируемых видов работ;
- расположение информационных розеток;
- расположение и спецификация сетевого оборудования
- система маркировки кабеля, схемы и таблицы разводки кабеля на кроссах и панелях
Важным моментом является согласование проекта с различными смежными службами. Например, должна быть четкая схема электропроводки, чтобы не повредить ее в процессе монтажа слаботочных систем. Также может понадобиться уточнение расположения кабеля охранных систем, если они не входят в проектируемую СКС.
Структура сети и длина кабеля

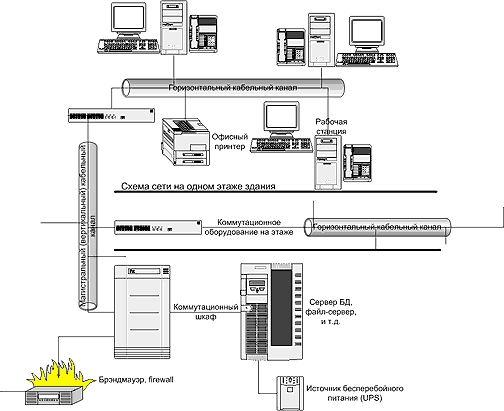

Если компьютерная и телефонная сеть находится на одном этаже здания, то, соответствено, вся кабельная система будет расположена на том же этаже. На рисунке изображена условная схема расположения элементов сети.

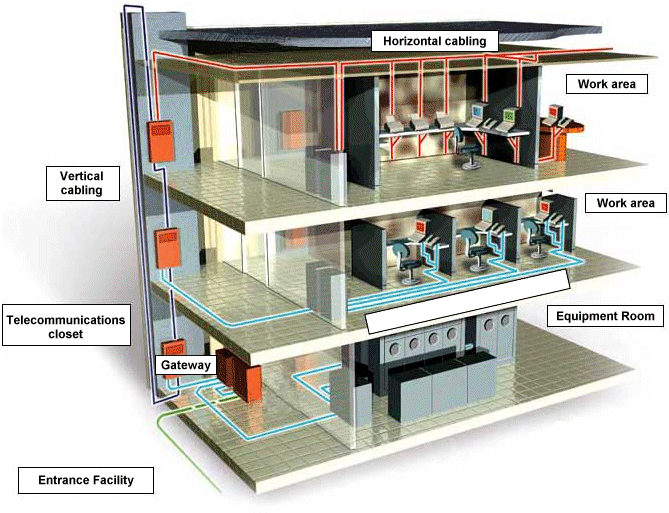

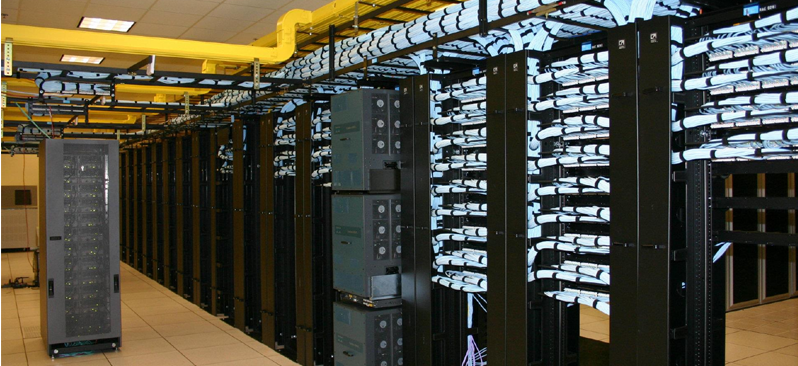

- Магистральные каналы соединяют между собой этажи здания, а точнее коммутационное оборудование, которое должно быть отдельно установлено на каждом этаже в специальные шкафы, обеспечивая передачу данных между ними. В качестве кабельной системы передачи используется неэкранированная (UTP) или экранированная (STP) витая пара, оптоволоконный кабель (в основном многомодовый кабель). Для повышения надежности работы системы магистральные каналы дублируются.
- Для прокладки горизонтальной подсистемы применяется неэкранированная витая пара. При специальных требованиях используется экранированная витая пара, иногда телефонный 2-х парный кабель. При этом максимальная длина горизонтального кабеля не может превышать 90 метров. Длина кабеля определяется от розетки в рабочей области до распределительной панели в монтажном шкафу. Это участок определяется как базовая линия. Суммарная длина соединительных шнуров, которыми осуществляется коммутация в горизонтальном кроссе, не должна превышать 6 метров, а длина соединительного шнура между розеткой и рабочей станцией (патч-корда) не должна превышать 3 метров. Для прокладки сети, работающей в сложных условиях и на расстояниях более 90 м, используется и оптоволоконный кабель.

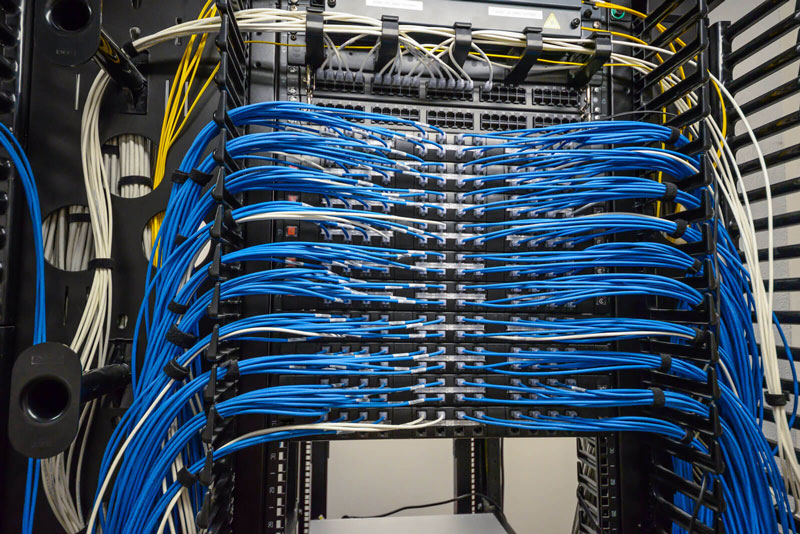

Монтаж и настройка СКС, ЛВС.
Далее начинаются монтажные работы, после чего производится тестирование кабельной системы и настройка оборудования:
- поставка активного и пассивного сетевого оборудования;
- монтаж структурированной кабельной сети (СКС) и активного сетевого оборудования;
- тестирование и сертификация СКС, ЛВС;
- сборка компьютеров на заказ или закупка компьютеров brand name, а также компьютерной периферии;
- автономная и комплексная отладка рабочих мест ЛВС;
- тестирование и модернизация ЛВС и автономных рабочих мест;
- модернизация активного сетевого оборудования;
- модернизация рабочих мест;
- модернизация пассивного сетевого оборудования;
- обновление и установка сетевого программного обеспечения;
- обновление и установка программного обеспечения на рабочие станции;
- демонтаж активного и пассивного оборудования ЛВС;
В случае небольшой компьютерной и телефонной сети, обычно, требуется выполнить лишь часть из перечисленных пунктов, но для большой организации со множеством рабочих мест, серверов и вспомогательного оборудования часто приходится совершать дополнительную работу. Большое внимание следует уделять проектированию сети и техническому заданию, которые впоследствии сэкономят деньги и время при грамотном проектировании.
Рабочая документация.
После проведения всех вышеперечисленных работ подготавливается и передается заказчику рабочая документация, содержащая:
- точную схему прокладки трасс;
- точную схему расположения оборудования;
- схемы подключения кабеля, таблицы соединений и маркировки;
- схема организации и описание рабочих мест (по необходимости);
- инструкцию по эксплуатации.
В общем, по факту установки СКС корректируется технический проект, и на его основе составляется рабочая документация. Она позволяет в дальнейшем системному администратору настраивать и обслуживать всю СКС в целом и компьютерную подсистему в частности.
Дополнительные работы и советы
Монтаж сети. Его можно отнести к строительным или отделочным работам. Приступать к прокладке кабельных трасс следует до установки подвесного потолка и перегородок. Благо сейчас в офисах в основном монтируются перегородки из гипсокартона, и в них как раз есть место для кабельных систем ЛВС, телефонии, видеонаблюдения и сигнализации. Именно поэтому монтаж локальной сети нужно согласовать со строителями, разработать календарный план проведения работ совместно, поочередно или параллельно, чтобы не пришлось демонтировать и монтировать конструкции заново.
Если монтаж производится в работающем офисе, то не обойдется без демонтажных работ. Если в комнате кабель можно убрать в короб, то соединять две комнаты придется пропуская кабель над подвесным потолком (хорошо если в офисе установлен подвесной потолок Армстронг или Грильято) или фальшь-пол. Но второй случай встречается намного реже, чаще всего приходится производить демонтаж потолка и устанавливать лотки для СКС над ним.
